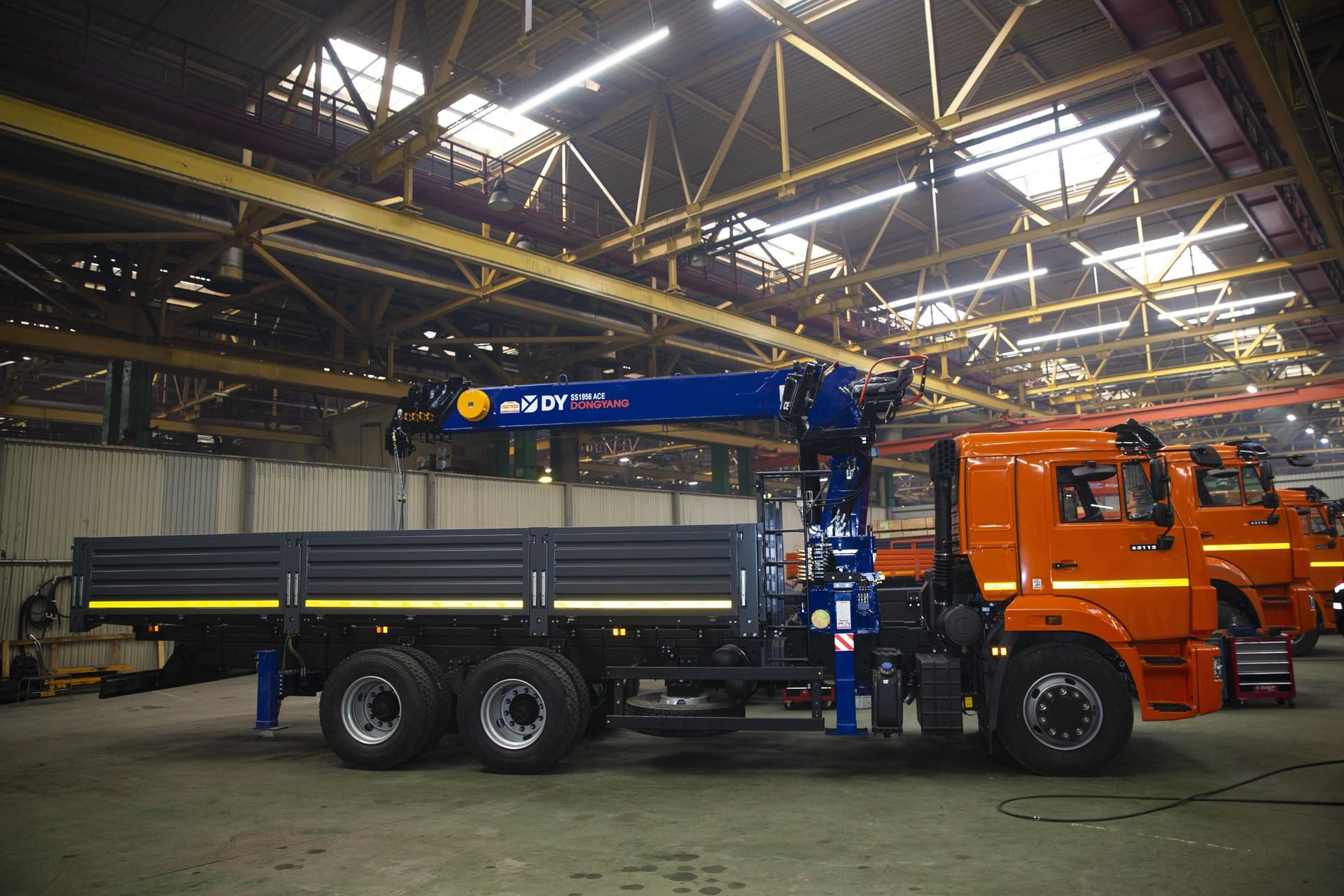

Как грузоподъемность крана-манипулятора зависит от длины стрелы
При выборе крана-манипулятора важно понимать, что номинальная грузоподъемность, указанная в паспорте, не всегда отражает реальные рабочие возможности. Эта цифра указывает, какую массу установка может поднять при минимальном вылете стрелы.
По мере ее выдвижения грузоподъемность снижается — это связано с физикой рычага: чем дальше расположен груз от оси поворота, тем больше усилие требуется для его удержания. Поэтому манипулятор, рассчитанный на три тонны, поднимет их только при коротком вылете, а на максимальном расстоянии допустимая масса груза уменьшится.
Что такое грузовой момент
Зависимость между массой груза и длиной стрелы описывается понятием грузового момента. Он рассчитывается по формуле: M = L × G, где
- M — грузовой момент (т/м);
- L — длина (или вылет) стрелы, м;
- G — масса груза, т.
Грузовой момент показывает, какую нагрузку кран может выдерживать на определённом плече. Современные краны оснащены системами безопасности, которые автоматически блокируют подъем, если расчётный момент превышает допустимое значение. Это исключает риск опрокидывания или деформации.
Конструкция и параметры
Крано-манипуляторная установка состоит из двух основных элементов:
- колонны — вертикальной опоры, закрепленной на несущей раме;
- стрелы — подвижного рабочего узла, отвечающего за подъем и перемещение груза.
Длина стрелы — фиксированная характеристика, равная расстоянию от оси колонны до точки крепления крюка. Вылет стрелы — переменная величина, измеряемая от центра колонны до центра тяжести груза.
Чем больше вылет, тем выше нагрузка на основание и меньше подъемная сила. Это свойство заложено конструктивно и учитывается при расчете допустимых нагрузок.
Пример расчета на практике
Рассмотрим пример на базе крана-манипулятора Kanglim KS1256G-II. Его характеристики:
- грузовой момент — 15 т/м;
- максимальная грузоподъемность — 7 тонн.
Если вылет составляет 5 метров, рассчитаем массу, которую можно безопасно поднять: 15 = 5 × G → G = 3.
Таким образом, при вылете 5 метров кран может работать с грузом массой до 3 тонн без перегрузки и риска потери устойчивости.
Как выбрать манипулятор
При подборе оборудования важно учитывать запас по характеристикам. Работа с предельной нагрузкой ускоряет износ гидросистемы, стрелы и опорных элементов. Запас по грузоподъемности обеспечивает:
- стабильную работу без перегрузок и аварийных блокировок;
- увеличение срока службы установки;
- возможность поднимать грузы с неравномерным распределением массы;
- снижение нагрузки на шасси и гидроцилиндры.
Если вы подбираете кран-манипулятор под конкретные задачи и хотите быть уверены в его надежности, обратитесь в «Карвинг». Специалисты помогут рассчитать оптимальные параметры и подобрать технику с учетом всех рабочих условий.
